Инверторная система DC/AC-220/380B-22500BA-9U-23

1 204 920 ₽руб. с НДС
шт
Задать вопроc

Инверторная система «Форпост» DC/AC-220/380B-22500BA-9U-23 предназначена для питания ответственных потребителей электроэнергии трех- или однофазным стабилизированным напряжением 380/220 В переменного тока от источника постоянного тока с номинальным выходным напряжением 220 В.

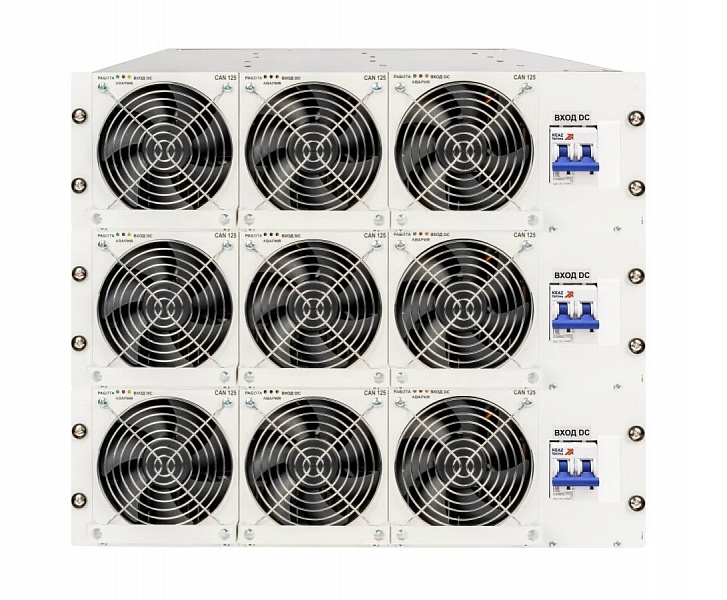

Инверторная система DC/AC-220/380B-22500BA-9U-23 представляет из себя 3 19″ корпуса (корзины) суммарной высотой 9U, в которых установлены 9 инверторных модулей «Форпост» DC/AC-220/220B-2500BA-3U-23 (включенных по схеме «звезда»), 3 двухполюсных автоматических выключателя цепей постоянного тока, клеммные колодки для подключения входных, выходных цепей и дистанционной сигнализации.

Функциональные и конструктивные особенности инверторной системы DC/AC‑220/380B‑22500BA‑9U‑23

  • выполнена в виде 3 19″ корпусов (корзин) суммарной высотой 9U;
  • в составе системы 9 инверторных модулей DC/AC-220/220B-2500BA-3U-23;
  • возможность параллельной работы (до 3 систем);
  • возможность дистанционного мониторинга (CAN, «сухие» контакты);
  • внешний контроллер «Форпост» УКУ-207-LAN для местного и дистанционного мониторинга инверторной системы (опция);

Для приобретения инверторной системы «Форпост» DC/AC-220/380B-22500BA-9U-23 воспользуйтесь инструкцией «Как купить продукцию».

Бренд/торговая марка
Тип корпуса
для установки в 19'' стойку/шкаф
Вид охлаждения
принудительное воздушное
Функционал
бесперебойное электроснабжение / гальваническая развязка / преобразование напряжения / стабилизация напряжения
Число фаз на входе/выходе
-/3
Номинальная мощность нагрузки, кВА
22,5
Номинальная мощность нагрузки, кВт
18
Номинальное входное напряжение, В
220 DC
Количество инверторных модулей
9
Диапазон входного напряжения, В
176-260
Максимальный входной ток, А
137
Номинальное выходное напряжение, В
380/220 AC
Допустимая перегрузка
<10% - длительно, 10-20% - 20 с, 20-30% - 5 с, >=30% - 2 с
Стабилизация выходного напряжения, %
±2
Максимальный ток нагрузки, А
34,2 (фазный)
Возможность параллельной работы
до 3 шт.
Номинальная выходная частота, Гц
50
Стабилизация выходной частоты, %
±0,5
Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор)
<=2:1
КПД, %
>=88
Допустимый диапазон изменения нагрузки, %
0-100
Коэффициент нелинейных искажений для активной нагрузки, %
<=1,5
Диапазон температуры окружающей среды, °С
+1…+45
Диапазон температуры окружающей среды при транспортировке и хранении, °С
-50…+45
Относительная влажность воздуха, %
0-95
Интерфейсы мониторинга
«сухие» контакты, CAN
Масса, кг
90
Масса в упаковке, кг
105
Высота
9U
Ширина
19"
Габаритные размеры (ШхВхГ), мм
483 х 3996 х 505
Габаритные размеры в упаковке (ШхВхГ), мм
3 х (590 x 190 x 570)
Гарантийный срок, мес
36
Срок службы, лет
20
