Выпрямительная система ИПГ-24/22500-380 IP54

Цена по запросу Узнать цену
Задать вопроc

Выпрямительная система NEON ИПГ-24/22500-380 IP54 является стабилизированным источником питания с регулируемыми выходными параметрами. Диапазон регулирования выходного напряжения 1-24 В, диапазон регулирования выходного тока 225‑22 500 А (до 22,5 кА). Основное назначение выпрямительной системы ИПГ-24/22500-380 IP54 — использование в качестве источника питания электрохимических процессов. Выпрямительная система устойчива к воздействию агрессивных сред, может работать на открытом воздухе под навесом.

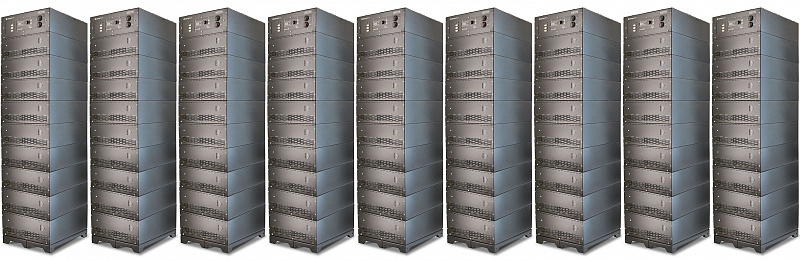

Выпрямительная система NEON ИПГ-24/22500-380 IP54 представляет собой 9 напольных блоков, выполненных на базе 81 выпрямительного модуля по 278 А и 9 модулей управления и коммутации. На передней панели блока размещены органы управления, индикации и интерфейсные разъемы, на задней — вентиляторы и коммутационные элементы для подключения сети и нагрузки.

Функциональные и конструктивные особенности выпрямительной системы ИПГ‑24/22500‑380 IP54

  • устойчивость к воздействию агрессивных сред, возможность работы на открытом воздухе под навесом (степень защиты IP54);
  • электронная защита от неполнофазного режима, перегрева, перегрузки и короткого замыкания;
  • выполнен на базе высокочастотного преобразователя по резонансной схеме;
  • стабилизация и плавная регулировка выходных параметров;
  • гальваническая развязка входных и выходных цепей;
  • коэффициент пульсаций выходного тока <=2%.

Аксессуары для выпрямительной системы ИПГ-24/22500-380 IP54

С особенностями применения выпрямителей и выпрямительных систем для гальваники и смежных электрохимических процессов, а также с аспектами, которые стоит учитывать при выборе оптимальной модели можно ознакомиться в статье «Как правильно выбрать источник питания (выпрямитель) для гальваники».

Для приобретения выпрямительной системы NEON ИПГ-24/22500-380 IP54 воспользуйтесь инструкцией «Как купить продукцию».

Бренд/торговая марка
Тип корпуса
для установки/крепления на горизонтальную поверхность
Вид охлаждения
принудительное воздушное
Функционал
гальваническая развязка / преобразование напряжения / стабилизация напряжения
Число фаз на входе/выходе
3/-
Номинальное входное напряжение, В
380 AC
Количество выпрямительных модулей
81
Рабочий диапазон входного линейного напряжения, В
323-437
Номинальная частота, Гц
50/60
Входной коэффициент мощности
>=0,86 (при максимальной нагрузке)
Номинальное выходное напряжение, В
1-24 DC (регулируемое)
Стабилизация выходного напряжения, %
±2
Стабилизация выходного тока, %
±2
Номинальный выходной ток, А
225-22 500 (регулируемый)
КПД, %
>=88% (при максимальной нагрузке)
Допустимый диапазон изменения нагрузки, %
0-100
Защита от перегрузки и КЗ
электронная
Диапазон температуры окружающей среды, °С
-20...+40
Степень защиты
IP54
Масса, кг
9x335
Габаритные размеры (ШхВхГ), мм
9 x (500 x 1710 x 670)
Гарантийный срок, мес
24
